DirectX 3D:UV貼圖基礎。

※配合2012/4/16課程所應用到的程式。



無論是U方向還是V方向,貼圖範圍都是1。


※參見範例cube.cpp。

v[n] = Vertex( float x ,float y ,float z ,float  nx ,float ny ,float  nz ,float  u ,float  v);

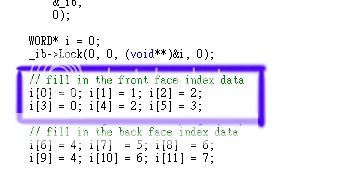

由此段我們可得知,

上面所指的4個頂點如下圖所示:

以下圖為例,如果我們要將圖貼在九宮格的正中央。

我們設綠色點為座標原點,向右為正、向下為正。
如圖可推斷出四點的UV座標為圖上所標。

※如果要左右鏡射貼圖,將UV頂點座標左右對調即可,反之亦然。
